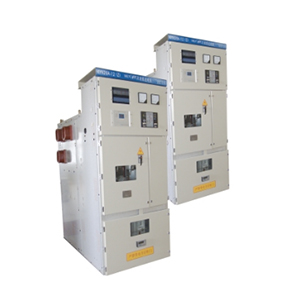

智能消弧消諧及過電壓保護裝置
一、概述
在我國3~35KV供電系統中,大部分為中性點不接地系統,這種系統在發生單相接地時,電網仍可帶故障運行,這就大大降低了運行成本,提高了供電系統的可靠性,但是這種供電方式在單相接地電流較大時容易產生弧光接地過電壓和相見短路,給供電設備造成極大的危害。以前的解決辦法是在中性點加裝消弧線圈補償電容電流來抑制故障點弧光發生的幾率。很顯然,這種方法的目的是為了消除弧光,但由于消弧線圈的自身的諸多特點,很難對電容電流進行補償,特別是高頻分量部分對供電設備造成的危害無法克服。智能消弧消諧裝置在弧光出現時,通過一組可以分相控制的真空接觸器,使故障相接地,達到徹底消除弧光的目的。
二、功能特點
1、取代原有的PT柜功能
2、過電壓保護功能
3、消弧功能
4、微機消諧功能
選配:
1、中置隔離手車結構;
2、選線功能
特點:
1)采用PHILIPS公司基于ARMTTDMI-S內核的32位處理器,采用多核技術經行數據采集和分析判斷,各單元分工明確,大大提高了采集速率,判斷準確。
2)當系統發生單相弧光接地時可以快速將其轉化為金屬接地。
3)當系統發生金屬接地或者PT斷線時裝置及時報警。
4)對PT開口三角電壓經行循環監測,實時經行數據采集,通過數字測量、濾波、放大等數字信號處理技術,對數據經行分析計算,若有故障發生則判斷出當前的故障類型;如果是鐵磁諧振,瞬間啟動消諧電路予以消除17Hz(1/3分頻)、 25Hz(1/2分頻)、50Hz(工頻)、150Hz(3倍頻)及以上頻率的鐵磁諧振
5)可選擇自動投切或手動投切。
6)本裝置具有事故追蹤功能,可記錄30次事故發生的時間和裝置動作狀態。
圖一 消弧消諧柜一次系統圖(可做成隔離手車式)
三、型號說明
備注:長期優惠提供消弧消諧柜備品備件。
|
